1. Tujuan
Komponen

Arduino



Button

LED

[kembali]

2. . Komponen
Rangkaian

[kembali]

3. Dasar Teori

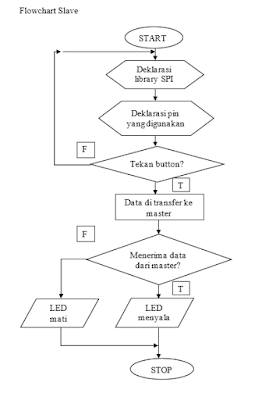

Flowchart

[kembali]

4. Listing Program

#include <SPI.h> //Deklarasi library SPI
#define button 2
void setup (void) {
  pinMode(button, INPUT_PULLUP);
  Serial.begin(115200 ); //Set baud rate 115200
  digitalWrite(SS, HIGH);
  // disable Slave Select
  SPI.begin ();
  SPI.setClockDivider(SPI_CLOCK_DIV8); //divide the clock by 8
}
void loop (void) {
  char c;
  int nilai=digitalRead(button);
  if(nilai==0){
   digitalWrite(SS, LOW); //enable Slave Select
  // send test string
  for (const char * p = "Hello, world!\r" ; c = *p; p++)
  {
    SPI.transfer (c);
    Serial.print(c);
  }
  digitalWrite(SS, HIGH); // disable Slave Select
  delay(2000);
  }
}



SLAVE

#include <SPI.h>
#define led 2

char buff [50];
volatile byte indx;
volatile boolean process;

void setup (void) {
  Serial.begin (115200);
  pinMode(led, OUTPUT); // have to send on master in so it set as output
  SPCR |= _BV(SPE); // turn on SPI in slave mode
  indx = 0; // buffer empty
  process = false;
  SPI.attachInterrupt(); // turn on interrupt
}

ISR (SPI_STC_vect) // SPI interrupt routine
{
  byte c = SPDR; // read byte from SPI Data Register
  if (indx < sizeof buff) {
    buff [indx++] = c; // save data in the next index in the array buff
    if (c == '\r') //check for the end of the word
      process = true;
  }
}
void loop (void) {
  if (process) {
    digitalWrite(led, HIGH);
    process = false; //reset the process
    Serial.println (buff); //print the array on serial monitor
    indx = 0; //reset button to zero
    delay(1000);
  }
  else
  {
    digitalWrite(led, LOW);
  }
}


[kembali]

5. Bentuk Rangkaian
Video

[kembali]

6.. Video
Kondisi

a.       Bisakah pada SPI menggunakan lebih dari satu master? Jelaskan.

SPI hanya  menggunakan satu master sebagai control. Namun SPI dapat menggunkan banyak slave, yaitu melalui jalur SS (Slave Select).

b.      Jelaskan pengaruh input pullup dan pulldown pada rangkaian.

Input pullup dan pulldown pada rangkaian diberikan oleh button. Saat button pullup atau bernilai 0 pada master. Slave akan berlogika HIGH sehingga LED mati. Saat button pulldown atau bernilai selain 0 pada master. Slave akan berlogika LOW sehingga LED menyala.

c.       Jelaskan prinsip kerja SPI pada rangkaian.

Pada rangkaian terdapat dua buah arduino, satu sebagai master dan satunya lagi sebagai slave. Masing2 jalur dihubungkan, yaitu pin MISO, MOSI, SCLK, dan SS. Saat button ditekan, pada master akan bernilai 0, sehingga mengaktifkan SS dan mengirim string dan menyalakan LED. Saat button dilepas, pada master akan bernilai selain 0 dan SS tidak aktif.
