1. Komponen
 |

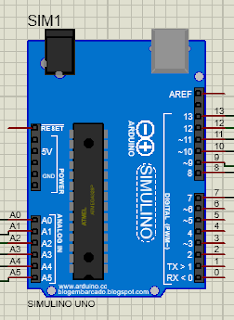

| Arduino |
 |
| Seven Segment |
 |
| Ground |
[kembali]
2. Rangkaian Simulasi
 |
[kembali]
3. Flowchart
 |
byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte
void setup() //Semua kode dalam fungsi ini hanya dieksekusi sekali
{ for (int i = 0; i < 9; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 9; Increase
{
pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT
}
}
void loop() //Semua kode dalam fungsi ini di eksekusi berulang
{
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, HIGH);
digitalWrite(7, HIGH);
digitalWrite(8, HIGH);
digitalWrite(9, LOW);
}
[kembali]
5. Video
1. Pada seven segment, jika tidak diberi tegangan atau diputus pada kaki common, apa yang terjadi?
LED tidak akan menyala, karna tidak ada beda potensial antara anoda dan katoda. Sehingga arus tidak mengalir.
2. Bagaimana jika kita ingin menampilkan bilangan heksadesimal pada seven segment?
Seven segment dapat menampilkan bilangan desimal maupun heksadesimal dari A sampai F. Yaitu dengan mengatur kombinasi masing-masing segment pada seven segment.
Rangkaian download
Video dowload
Program download
