1. Komonen
 |
| Arduino |
 |
| LCD |
 |
| LM35 |
 |
 |
#include <LiquidCrystal.h>
#define LM35 A0
LiquidCrystal lcd(2,3,4,5,6,7);
int nilaiSuhu;
void setup() {
pinMode(A0, INPUT);
lcd.begin(16,2);
}
void loop()
{
nilaiSuhu=((5*analogRead(LM35)*100.00)/1024/3);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("LM35 Sensor Suhu");
lcd.setCursor(0,1);
lcd.print(nilaiSuhu);
delay(100);
}
[kembali]
5. Video
1. Misal tegang kerja pada Arduino dibuat 9 Volt, lalu bagian mana dari program yang diubah dan jelaskan!
Jika tegangan kerja diubah menjadi 9 volt, maka pada program harus diubah pada bagian rumus mencari nilai suhu, yaitu nilaiSuhu=((5*analogRead(LM35)*100.00)/1024/3); angka lima diganti menjadi angka 9. Sehingga menjadi nilaiSuhu=((9*analogRead(LM35)*100.00)/1024/3);

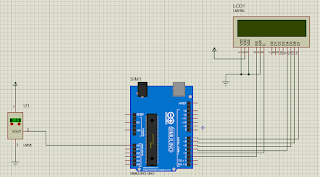

Rangkaian download
Video download
Program Arduino download
